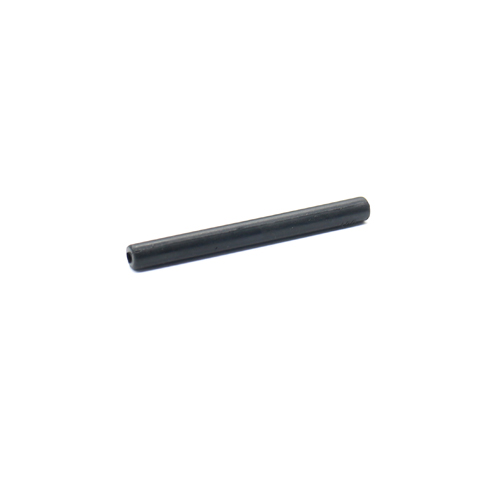

通氣油管涉及汽車轉向器技能領域，詳細涉及一種通氣管和油管外置的轉向器殼體。技能方案為：一種通氣油管和油管外置的轉向器殼體，包含轉向軸殼體和齒條殼體，齒條殼體內設有齒條腔，轉向軸殼體內設有轉向軸，齒條殼體包含同軸設置的齒條主殼體和齒條副殼體，齒條副殼體上設有副通氣孔，副通氣孔外側設有副通氣座，齒條主殼體上設有主通氣孔，主通氣孔外設有主通氣座，主通氣座和副通氣座經過一通氣管連接，齒條副殼體上設有一對齒條通油孔，轉向軸殼體外設有與齒條通油孔相應的轉向軸通油孔，轉向軸通油孔經過通氣油管與齒條通油孔相連接。采用上述技能方案，供給了一種減少加工成本、可有用堅持齒條整齊度的通氣管和油管外置的轉向器殼體。

一種通氣油管和油管外置的轉向器殼體，包含轉向軸殼體和齒條殼體，所述的齒條殼體內設有齒條腔，所述的轉向軸殼體內設有轉向軸，其特征在于：所述的齒條殼體包含同軸設置的齒條主殼體和齒條副殼體，通氣油管的齒條副殼體上設有副通氣孔，所述的副通氣孔外側設有副通氣座，所述的齒條主殼體上設有主通氣孔，所述的主通氣孔外設有主通氣座，所述的主通氣座和副通氣座經過一通氣管連接，所述的通氣油管位于齒條殼體外，所述的齒條副殼體上設有一對齒條通油孔，所述的轉向軸殼體外設有數量與齒條通油孔相應的轉向軸通油孔，所述的轉向軸通油孔經過通氣油管與齒條通油孔相連接。
